ООО «ЛИТ» разработал конструкцию промышленного экстрактора центробежного ЭЦ-1000ПБ, изготовленного из высокомолекулярного полиэтилена

Рисунок 1 – Промышленный центробежный экстрактор ЭЦ-1000ПБ; (1) – одна ступень каскада разделения, (2) – каскад центробежных экстракторов 83 ступени для разделения РЗК по линии Pr-Ce

Рисунок 1 – Промышленный центробежный экстрактор ЭЦ-1000ПБ; (1) – одна ступень каскада разделения, (2) – каскад центробежных экстракторов 83 ступени для разделения РЗК по линии Pr-Ce

Конструктивные решения защищены патентами:

- Патент на полезную модель (RU) № 150234 «Центробежный экстрактор», приоритет полезной модели от 15.09.2014. Абрамов А.М. и др.

- Патент на изобретение (RU) № 2566137 «Центробежный экстрактор», приоритет изобретения от 22.10.2013. Абрамов А.М. и др.

Таблица 1  – Основные параметры и размеры промышленного центробежного экстрактора ЭЦ-1000ПБ

* - на системе растворов: 30% ТБФ в керосине и 2М HNO3 при отношении расходов фаз органической к водной (О/В) равном 1 и прямом типе эмульсии «м/в»;  ** - регулировка радиуса лёгкой фазы осуществляется с помощью ввёртных форсунок;  *** - подключение к однофазной электрической сети переменного тока (~220В, 50Гц) и управление электродвигателем осуществлять с помощью контроллера (драйвера).

* - на системе растворов: 30% ТБФ в керосине и 2М HNO3 при отношении расходов фаз органической к водной (О/В) равном 1 и прямом типе эмульсии «м/в»;

** - регулировка радиуса лёгкой фазы осуществляется с помощью ввёртных форсунок;

*** - подключение к однофазной электрической сети переменного тока (~220В, 50Гц) и управление электродвигателем осуществлять с помощью контроллера (драйвера).

ООО «ЛИТ» разработал конструкцию лабораторного экстрактора центробежного ЭЦ-10ФА, изготовленного из  фторопласта

Рисунок 2 – Каскад лабораторных центробежных экстракторов модели ЭЦ-10ФА, число ступеней-95, материал-фторопласт марка Ф-4

Рисунок 2 – Каскад лабораторных центробежных экстракторов модели ЭЦ-10ФА, число ступеней-95, материал-фторопласт марка Ф-4

Таблица 2 – Основные технические характеристики лабораторного центробежного экстрактора ЭЦ-10ФА

* – на системе 30% ТБФ-2М HNO3 при О:В = 1:1

* – на системе 30% ТБФ-2М HNO3 при О:В = 1:1

Область использования: центробежные экстрактора предназначены для проведения жидкофазных экстракционных процессов, применяемых в нефтехимической промышленности, гидрометаллургических процессах производства редких, рассеянных, редкоземельных и цветных элементов, особо чистых веществ, а также в производстве лекарственных препаратов из растительного сырья, антибиотиков, аминокислот, витаминов и др.

Принцип работы центробежного экстрактора основан на проведении двух основных технологических операций: перемешивания экстрагента и рабочего раствора в смесительной камере для обеспечения массопередачи и разделения образовавшейся эмульсии в роторе для получения чистых фаз.

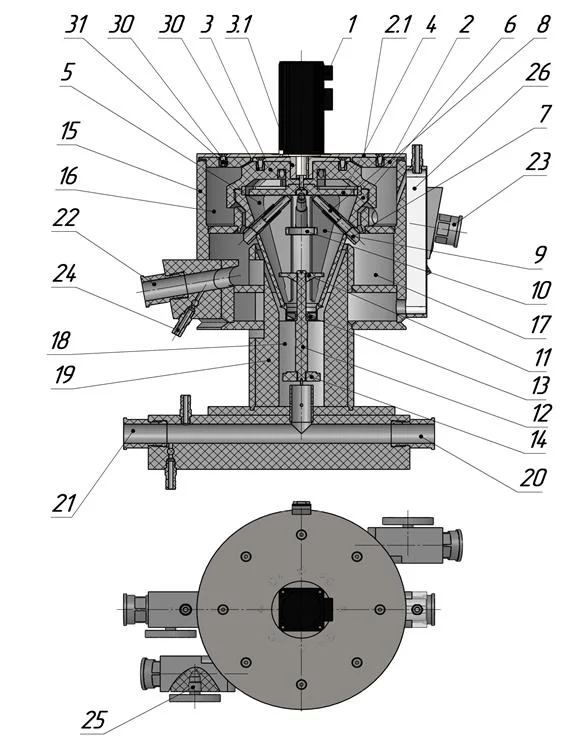

На рисунке 3 приведена  конструкция центробежного экстрактора.

Рисунок 3 - Конструкция центробежного экстрактора

Рисунок 3 - Конструкция центробежного экстрактора

Работа центробежного экстрактора осуществляется следующим образом:

Подключают к питающей электросети двигатель, вал которого приводит во вращение ротор. После набора ротором заданного числа оборотов исходный перерабатываемый раствор через патрубок – 20, а экстрагент через патрубок – 21 подают в смесительную камеру – 18, где они перемешиваются мешалкой – 14, установленной на вал ротора – 12. Размещенные в камере 18 ребра 19 препятствуют закручиванию жидкостей в процессе смешивания. Образовавшаяся эмульсия лопастным транспортирующим устройством 13 транспортируется в ротор 5. Под действием центробежной силы в корпусе ротора 6 эмульсия расслаивается на легкую и тяжелую фазы, при этом рёбра 9 в сборе с отражательным диском препятствуют закручиванию эмульсии внутри ротора. Легкая фаза движется вверх в центральной части ротора в то время, как тяжелая фаза, отбрасываемая центробежной силой, движется по внутренней стенке ротора вверх. Легкая фаза достигает уровня форсунок 8, отрегулированных по границе разделения фаз, и так как входные отверстия форсунок находятся в зоне движения легкой фазы в центральной зоне ротора, последняя, переливаясь в форсунки, выводится из ротора в камеру 17, откуда по патрубку 22 удаляется из центробежного экстрактора. Одновременно с этим тяжелая фаза, двигаясь по внутренней стенке ротора, доходит до мембраны 4 и через отверстия в ней поступает в полость гидрозатвора. Тяжелая фаза движется к переливу гидрозатвора и далее, пройдя через радиальные отверстия гидрозатвора, поступает в камеру для тяжелой фазы 16 откуда по патрубку 23 удаляется из экстрактора. Пробоотборники 24 с запирающими кранами 25, конструктивно объединённые для повышения жёсткости узла с патрубками 22 и 23 служат для контроля качества работы экстрактора без остановки технологического  процесса разделения. Лабиринтное уплотнение образованное гидрозатвором и крышкой экстрактора препятствует попаданию жидкой, каплеобразной и паровой среды в заэкстракторное пространство.

Длина трубок вывода легкой фазы 7 определяет положение поверхности раздела фаз в роторе, при этом конструкция позволяет произвести доработку длины трубок с помощью ввёртных регулировочных форсунок 8 для настройки экстрактора на различные по плотности технологические системы.

Для подключения экстракторов в составе каскада используется шкафы управления производства ООО «ЛИТ», спроектированные и изготовленные с соблюдением требований безопасности, имеющие встроенные системы контроля за состоянием экстракторов в составе каскада, защиты их от эксплуатационных перегрузок и аварийных ситуаций.

 Предложения

ООО «ЛИТ» выполняет заказы на изготовление промышленных и лабораторных центробежных экстракторов моделей ЭЦ-1000ПБ ЭЦ-10ФА как отдельными изделиями, так и в составе укомплектованных каскадов, готовых к работе.

Цена договорная, в зависимости от комплекта поставки.

Поставщик может провести пуско-наладку и начальное обучение сотрудников работе на каскаде экстракторов на площадке Заказчика.

Поставщик проводит гарантийное и послегарантийное обслуживание каскада экстракторов в течение всего срока эксплуатации  (по отдельному договору).
